نقدم لكم اليوم درس عن الهبوط الالي ILS للطائرات الافتراضية باستخدام الراديو NAV1 علي المحاكي 2004 وقد يعتقد البعض انها تخطيط الرحلة ولكنه مجرد اجراء يتم عند الاستعداد للهبوط ليس الا . ونظرا لصعوبته نوعا ما انصح بتجهيز ورقة وقلم.
سيتم الشرح بالصور اولا ثم سننهي الموضوع بتدريب عملي بالفيديو.
يمكن الهبوط اليا ILS باحدي الطريقتين كالتالي:
اولا:- الطريقة اليدوية :
يمكنك الهبوط ILS عن طريق معرفة Runway Frquency و Runway Heading كالتالي:
1- اضغط علي زر الخريطة Map
2- ستظهر لك شاشة الخريطة ثم تحرك ناحية المطار الذي ترغب الهبوط فية ثم اضغط علي زر تكبير (2) حتي يظهر لك المثلث الاخضر الموضح برقم (3) ويسمي Glide Slope وهو امتداد لمدرج الهبوط
3- عند الاشارة بالماوس علي Glide Slope ستظهر شاشة صغيرة عليها بيانات المطار وهي علي التوالي :اسم المطار والكود الخاص به - نوع الهبوط واتجاه المطار علي البوصلة Heading - تردد المدرج Frequency.
ولمعرفة بيانات المطار بالتفصيل اضغط علي Glide Slope
4- عند الضغط علي Glide Slope تظهر لك الشاشة التالية موضحا بها كل بيانات المطار وهي كالتالي:
1- اسم المطار والكود الخاص به
2- نوع الهبوط المتاح بالمدرج
3-تردد المطار ( سوف نحتاج اليه لاحقا)
4- اتجاة المدرج ( وسوف نحتاج اليه ايضا)
5- شفرة موريس الخاصة بالمدرج
5- بعد معرفة كلا من تردد المدرج واتجاهه نكتبه في ورقة خارجية لحاجتنا اليهما في الخطوة التالية
يتم الضغط علي زر الراديو كما مشار اليها (1)
6- بعد الضغط علي زر الراديو تظهر شاشة التاليه Radio . اكتب تردد المدرج في الجزء المظلل باللون الاصفر والمشار الية بالرقم (7) عن طريق المفتاح الموجود تحتها وفي حالتنا هذة يكون 110.90.
7- بعد كتابة تردد المدرج كما هو موضح اعلاه اضغط علي الزر بين الشاشتين لينتقل التردد من STBY الي ACTIVE ولتفعيل الوظيفة اضغط علي احد الزرين المشار اليهم بالاصفر (2)
8- وعند الاقتراب من الرحلة النهائية للهبوط ستسمع صوت شفرة موريس الخاصة بالمدرج وعندها تكتب اتجاة المدرج وفي حالتنا 46 وبعدها تضغط علي زر APP لتفعيل الهبوط الالي ILS
والان جاء دور التدريب العملي عن طريق الفيديو:
ثانيا : طريقة الـ GPS :
يمكنك الهبوط اليا بأستخدام GPS باتباع الخطوات التالية :
- اضغط علي زر GPS المظلل باللون الاصفر رقم 1
- اضغط علي زر PROC رقم 1 ثم اضغط زر ENT رقم 2
- الاختيار الافتراضي هو Select Approach. اضغط زر ENT المظلل بالاصفر

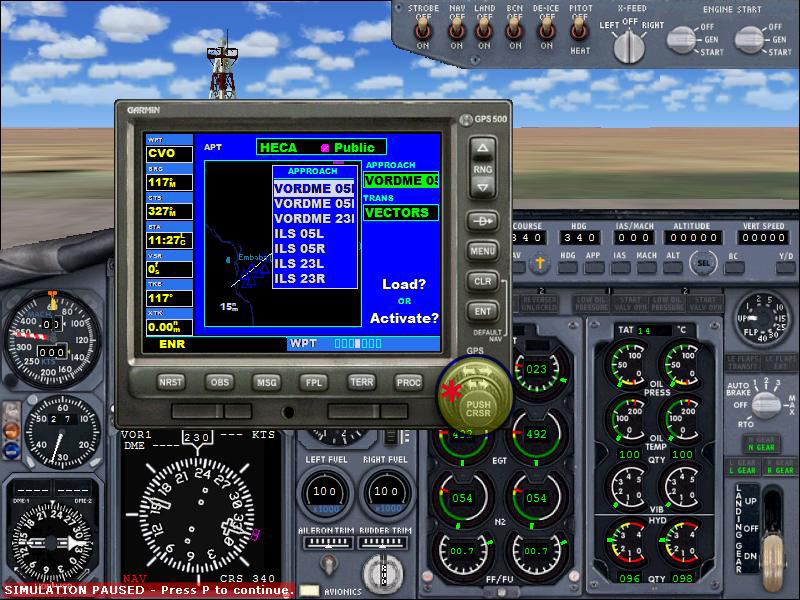

- عند الضغط علي زر ENT سيظهر لك جميع انواع الهبوط الخاصة بالمطار منها Vor - ILS وما عليك الا اختيار رقم المدرج ونوع الهبوط عن طريق المفتاح الموجود اسفل زر ENT وفي حالتنا سنختار : ILS 05L ومعناها اننا اختارنا المدرج رقم 5 يسار ونوع الهبوط ILS وبعدها تختار مرة اخري زر ENT
- الشاشة التالية تتيح لك اختيارين هما : VECTORS - CAI وفي حالتنا سنختار VECTORS حيث ان هبوطنا سيكون ILS اما في حالة اختيار نوع الهبوط VOR فاننا سنختار CAI
- الشاشة التالية تتيح لك تسجيل ما تم اعداده مسبقا استعدادا لتفعيله
- نضغط علي زر FPL المظلل بالاصفر للعودة مرة اخري الي الشاشة الرئيسية
- نضغط علي المفتاح المظلل بالاصفر في اتجاه النجمة الصفراء حتي نغير الشاشة الحالية
- بعدها نضغط علي المفتاح المشار اليه بالنجمة الصفراء كما بالصورة التالية
- في الشاشة التالية يظهر لك تردد المطار الذي ستحتفظ به وفي حالتنا سيكون :110.90 للمدرج ILS 05L
- كما شرحنا في الدرس السابق نسجل تردد المدرج في RADIO
- ونضغط علي الزر الموضح بالشاشة التالية رقم1 والمظلل بالاصفر لتفعيل التردد ثم الضغط علي الزر رقم 2 لتفعيل الهبوط اليا ILS.
- ثم نعدل اتجاه المطار في الشاشة التالية رقم 1 وفي حالتنا سيكون 46 وعند الاستعداد لمرحلة الهبوط النهائي نضغط علي الزر APP رقم 2 لتفعيل APPROACH
والان مع التدريب العملي بالفيديو :
اولا : عن طريق الخريطة MAP
ثانيا : عن طريق جهاز الملاحة GPS
